Artikelbezeichnung:	Solarzellen-Messsystem
Hersteller:	H.A.L.M.
Model:	cetisPV-XF2-Z

Artikelzustand:

• gebrauchter Artikel
• Lieferumfang wie auf Bildern dargestellt

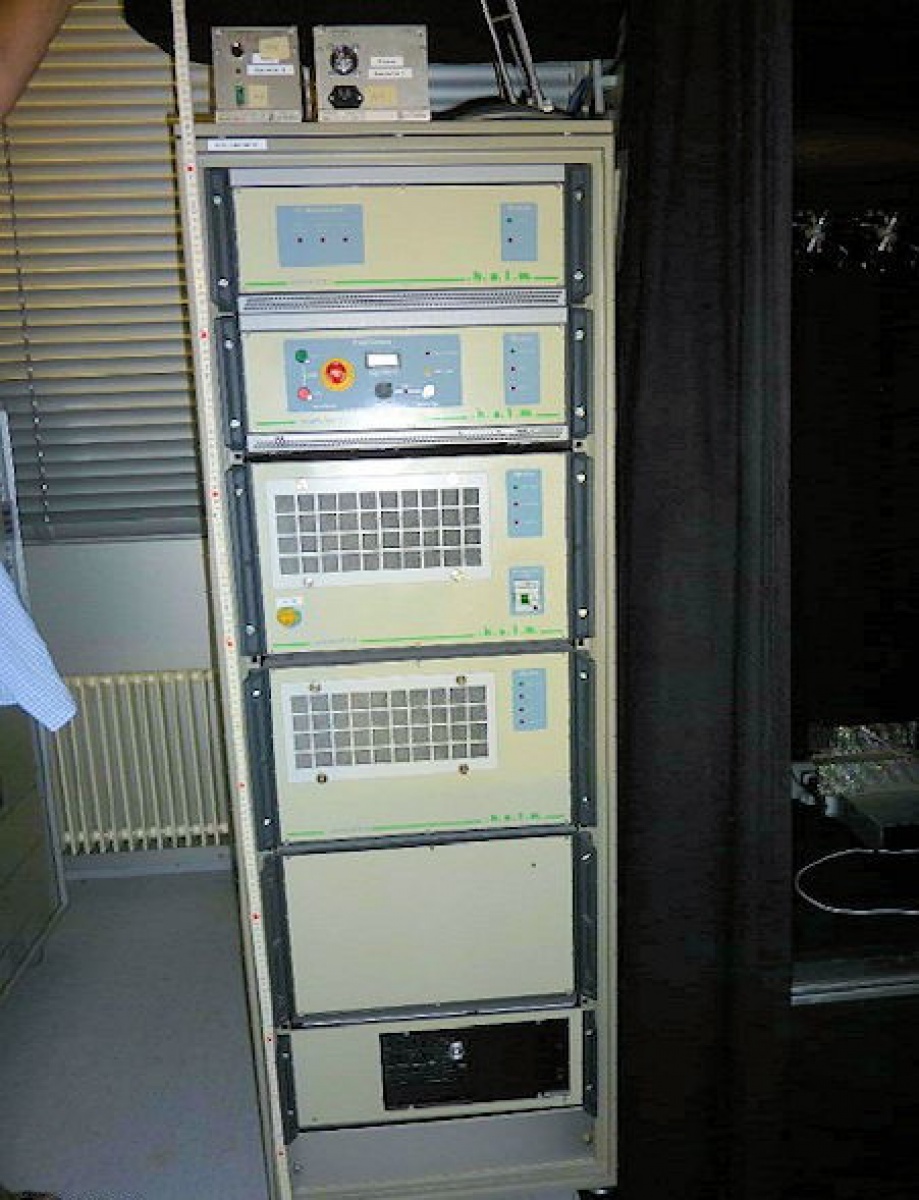

  • Flashersteuergerät
    • ​​​​​​​zwei Lastkasetten ( cetis PV-LC-EL3 & cetis PV-QP3)
    • cetisPV-CTL1
    • cetis PV-XF2-C
    • cetisPV-XF2-P
    • cetisPV-XF2-R und Computer

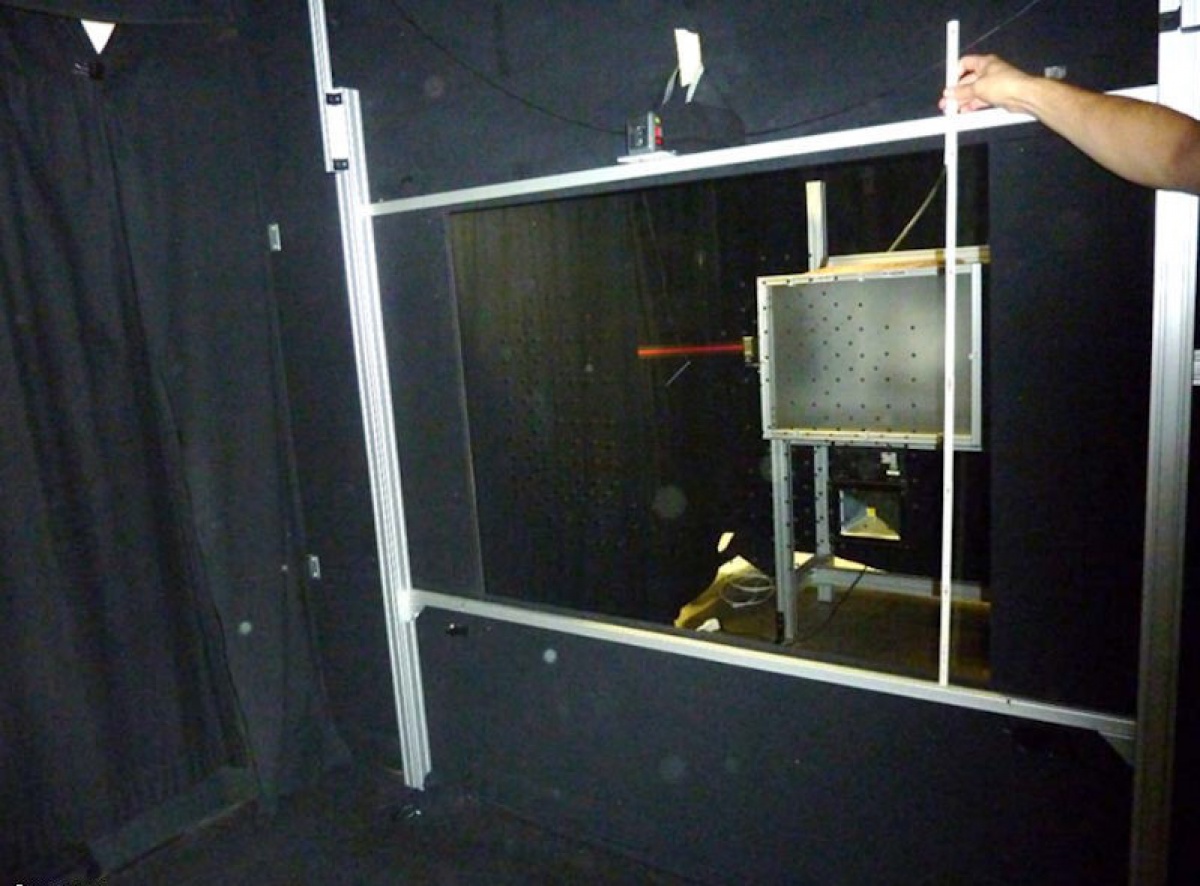

  • ​​​​​​​​​​​​​​Aperturwand mit Glasscheibe und Flasherkopf

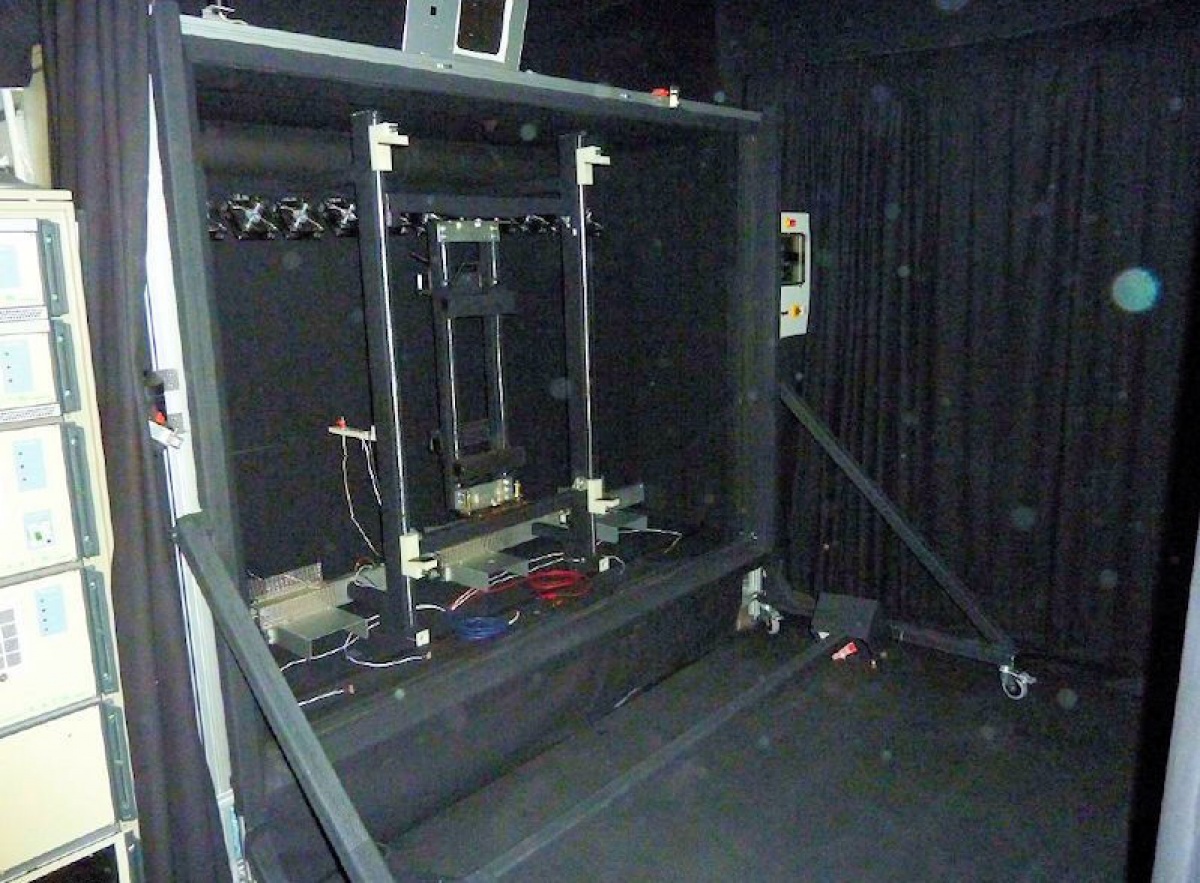

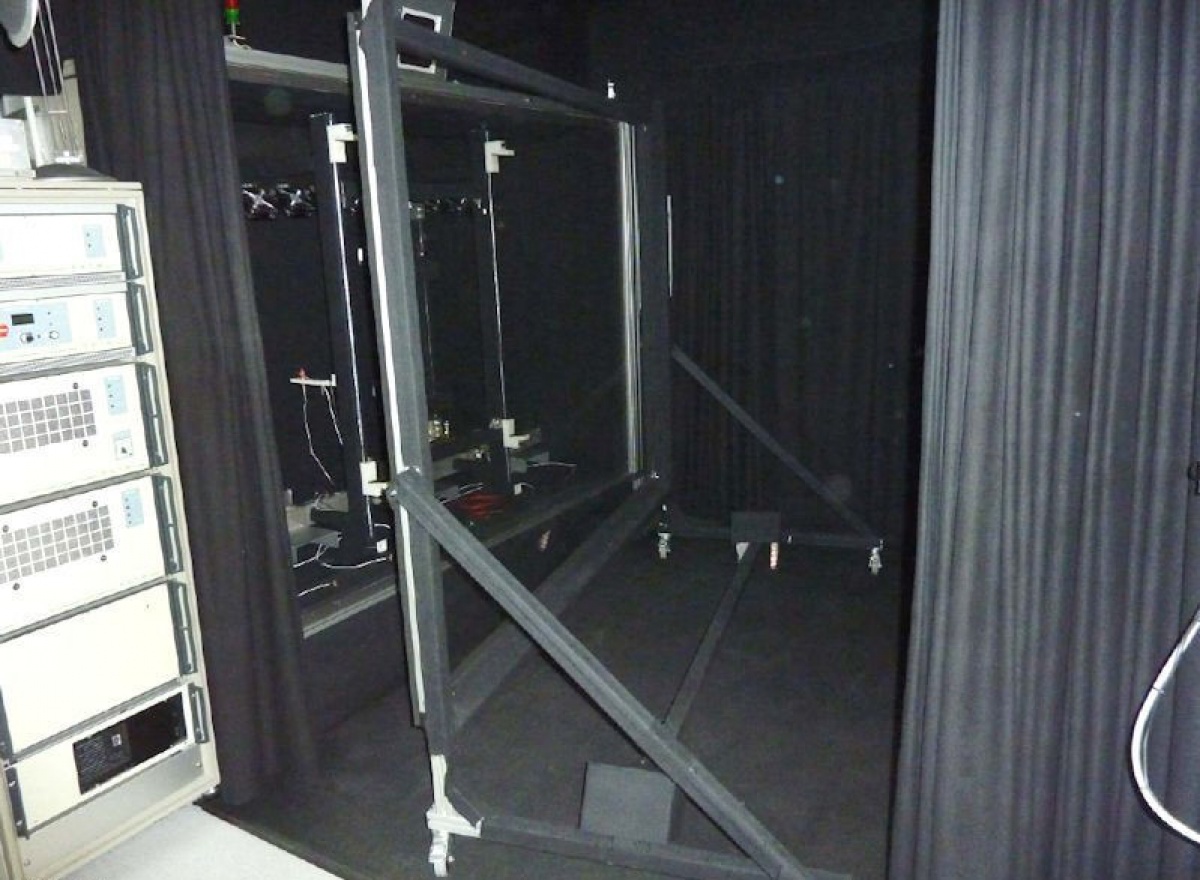

  • Rahmen für Modul

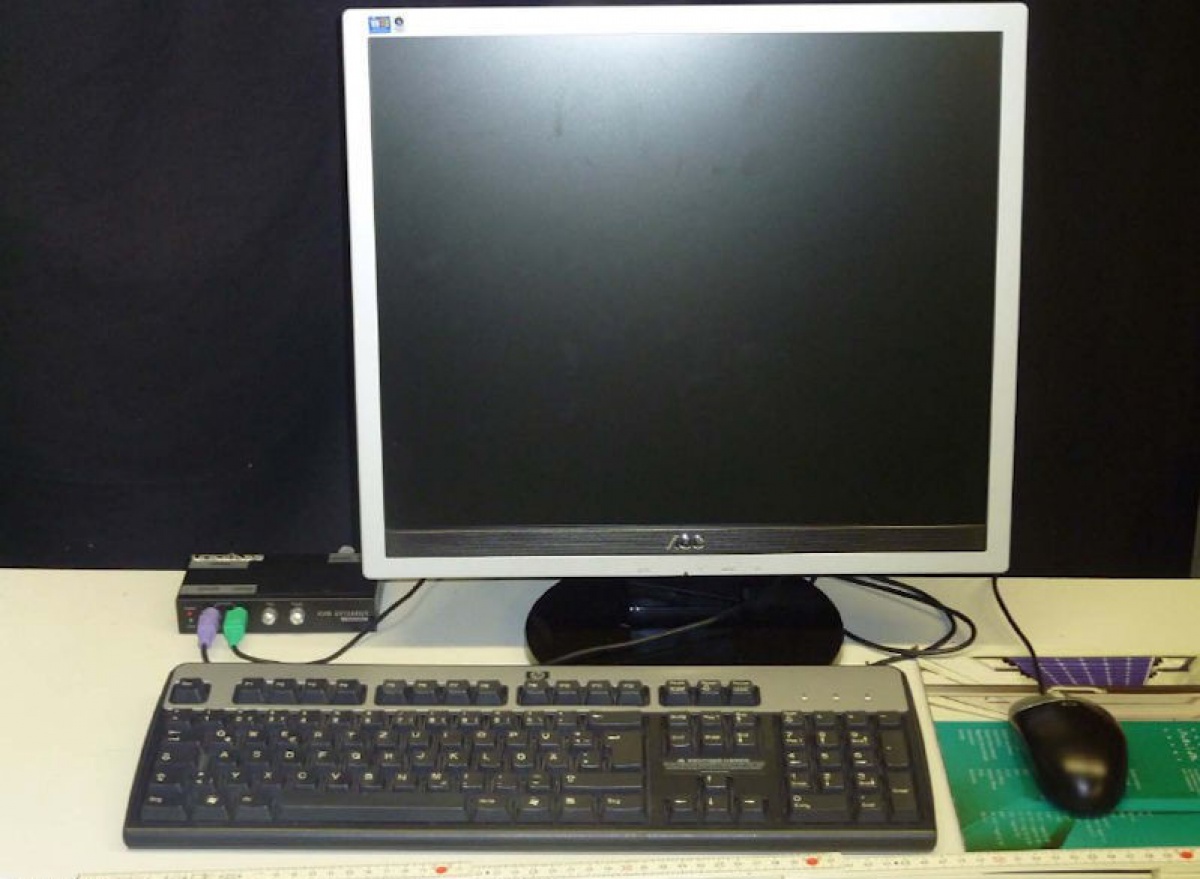

  • Computerbildschirm, Tastatur & Maus
• Kontaktieren Sie uns, falls Sie Fragen haben

Artikelbeschreibung:

Mit dem Xenon-Flasher-Highspeed-Multilevel Class AAA (cetisPV-XF2-Z) von h.a.l.m.
wird Solarmodulleistung und die IV-Charakteristik von Solarmodulen mit einem AM1,5
nahen Spektrum bis zu 1100 W/m²bestimmt. Es können die Parameter Isc, Voc, Ppmax und Füllfaktor bestimmt werden.
Der Flasher beherrscht Sektionsmessungen, vorwärts und rückwärst Spannungssweeps
und Intensitätsstufenmessungen innerhalb eines Blitzes. Es sind Filter vorhanden,
um mit einer Lichtleistung von 1100 W/m² bis 100 W/m² zu messen. Es können IV-Messungen
bei verschiedenen Beleuchtungen automatisch mit vordefinierten Parametern durchgeführt werden.
Mit der Modultemperaturkontrolleinheit kann der Temperaturkoeffizient von Solarmodulen
zwischen 20°C bis 65°C bestimmt werden. Die maximale aktive Fläche der Solarmodule
für Klasse AAA Charakterisierung nach Norm IEC 60904-9 beträgt 197 cm x 131 cm.
Der Flasher war seit 2008 im Betrieb und ist funktionstüchtig. Die elektronische Lastkassetten,
die spektrale Bestrahlungsstärke sowie die laterale Homogenität wurden 2019 kalibriert.
Es sind zwei Lastkassetten für kleine Sondersolarmodule (eine Zelle bis ca. 10 Solarzellen) und Standardmodulgrößen vorhanden.

Hinweise:
Spezifisch für eine homogene Kühlung wurden 7 zusätzliche Lüfter
mit integrierter Steuerung in das System eingebaut. Diese Änderungen können leicht rückgängig gemacht werden.
Eine Anleitung in deutscher Sprache wird mitgeliefert.
Die Luftkühlleistung zum Messen von Temperaturkoeffizienten muss über ein externes Luftkühlaggregat bereitgestellt werden.

Notwendige Anschlüsse und Medienbedarf:

• 2 x 230 V, 16A, 50Hz
• Luftkühlleistung: 3,4 kW

Description:
With the Xenon-Flasher-Highspeed-Multilevel Class AAA (cetisPV-XF2-Z) from h.a.l.m. solar module power
and the IV-characteristics of solar modules with an AM1.5 near spectrum up to 1100 W/m² are determined.
The parameters Isc, Voc, Ppmax and fill factor can be determined. The flasher is capable of sectional measurements,
forward and backward voltage sweeps and intensity step measurements within a flash.
Filters are available to measure with a light output of 1100 W/m² to 100 W/m². IV measurements
at different illuminations can be performed automatically with predefined parameters.
With the module temperature control unit the temperature coefficient of solar modules can be determined between
20°C and 65°C. The maximum active area of solar modules for class AAA
characterization according to IEC 60904-9 is 197 cm x 131 cm. The flasher was in operation since 2008 and is functional.
The electronic load cassettes, spectral irradiance and lateral homogeneity were calibrated in 2019.
There are two load cassettes for small special solar modules
(one cell up to approx. 10 solar cells) and standard module sizes available.

Notes:
Specifically for homogeneous cooling, 7 additional fans with integrated control were installed in the system.
These changes could be easily reversible. A manual in German language is included.
The air cooling power for measuring temperature coefficients must be provided by an external air cooling unit.

Necessary connections and media requirements:

• 2 x 230 V, 16A, 50Hz
• Air cooling capacity: 3.4 kW

Versand:

• angegebene Versandkosten gelten für Lieferungen innerhalb Deutschlands
• Weltweiter Versand (Versandkosten außerhalb Deutschlands anfragen)
• Worldwide shippng (please kindly request shipping costs)
• The given shipping costs apply to a shippng within Germany

Verkauf nur an Gewerbetreibende ohne jegliche Gewährleistung oder Garantie.
Abweichungen von technischen Daten sowie Irrtümer in der Beschreibung der Arikel können passieren und bleiben vorbehalten.
